Простейшие цепи постоянного тока

Соедините элементы схем проводами в редакторе ниже так, чтобы получилась замкнутая цепь, и измерьте токи и напряжения, указанные в методических указаниях. Схему можно масштабировать колесом мыши, элементы перетаскивать. Для добавления проводов, выберите соответствующий пункт меню или нажмите w.

Последовательная цепь

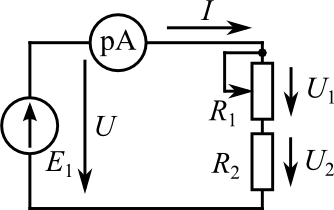

Источник, амперметр и два резистора R1 и R2 соединены последовательно. Соедините элементы проводами и снимите ток I, напряжения U, U1 и U2, при разных значениях сопротивления R2 (меняется с помощью ползунка в правой панели).

Параллельная цепь

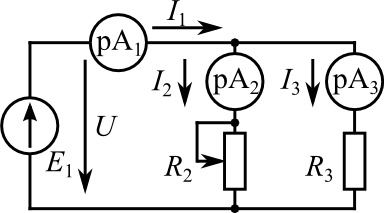

Источник нагружен на два параллельных резистора: R2 и R3. Соедините элементы проводами и снимите токи I1, I2, I3 и напряжение U, при разных значениях сопротивления R3 (меняется с помощью ползунка в правой панели).

Смешанная цепь

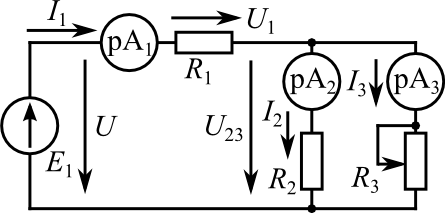

Резисторы R1, R2 и R3 соединены смешанно. Соедините элементы проводами и снимите токи I1, I2, I3, напряжения U, U1 и U23, при разных значениях сопротивления R3 (меняется с помощью ползунка в правой панели).
